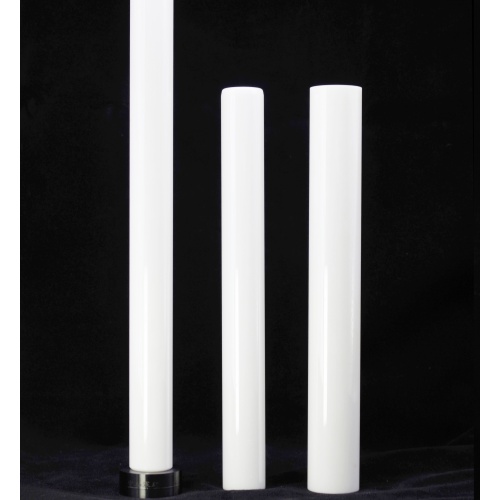

محلول پلانجر سرامیکی زیکونیا

Get Latest Price

حداقل سفارش:

اکنون تماس بگیرید

توضیحات محصول

ویژگی های محصول

Packaging & Delivery

توضیحات محصول

ویژگی های محصول

نام تجاری: مائوآقیان

Packaging & Delivery

The file is encrypted. Please fill in the following information to continue accessing it

VID_20260601_162702



توضیحات محصول

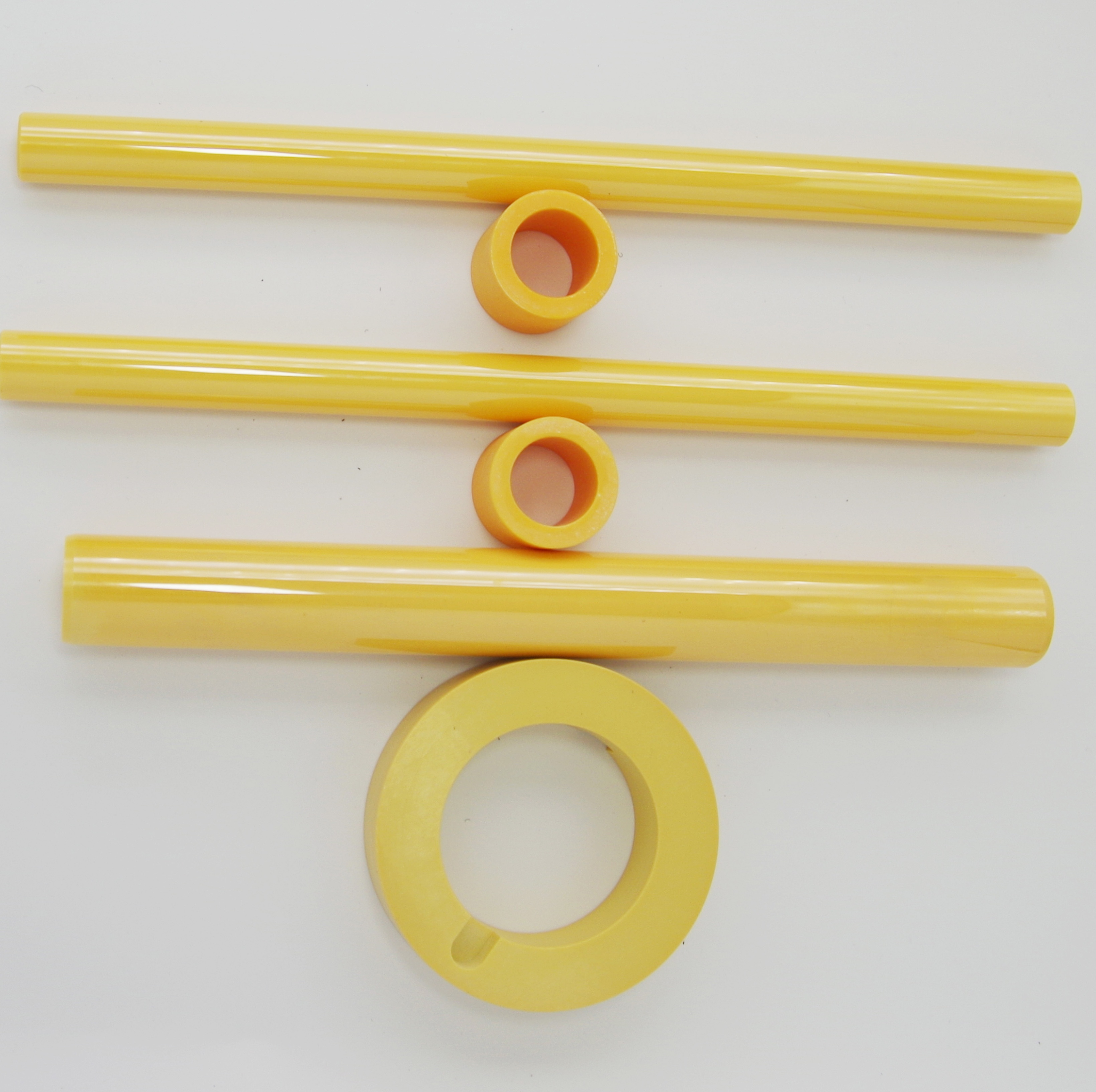

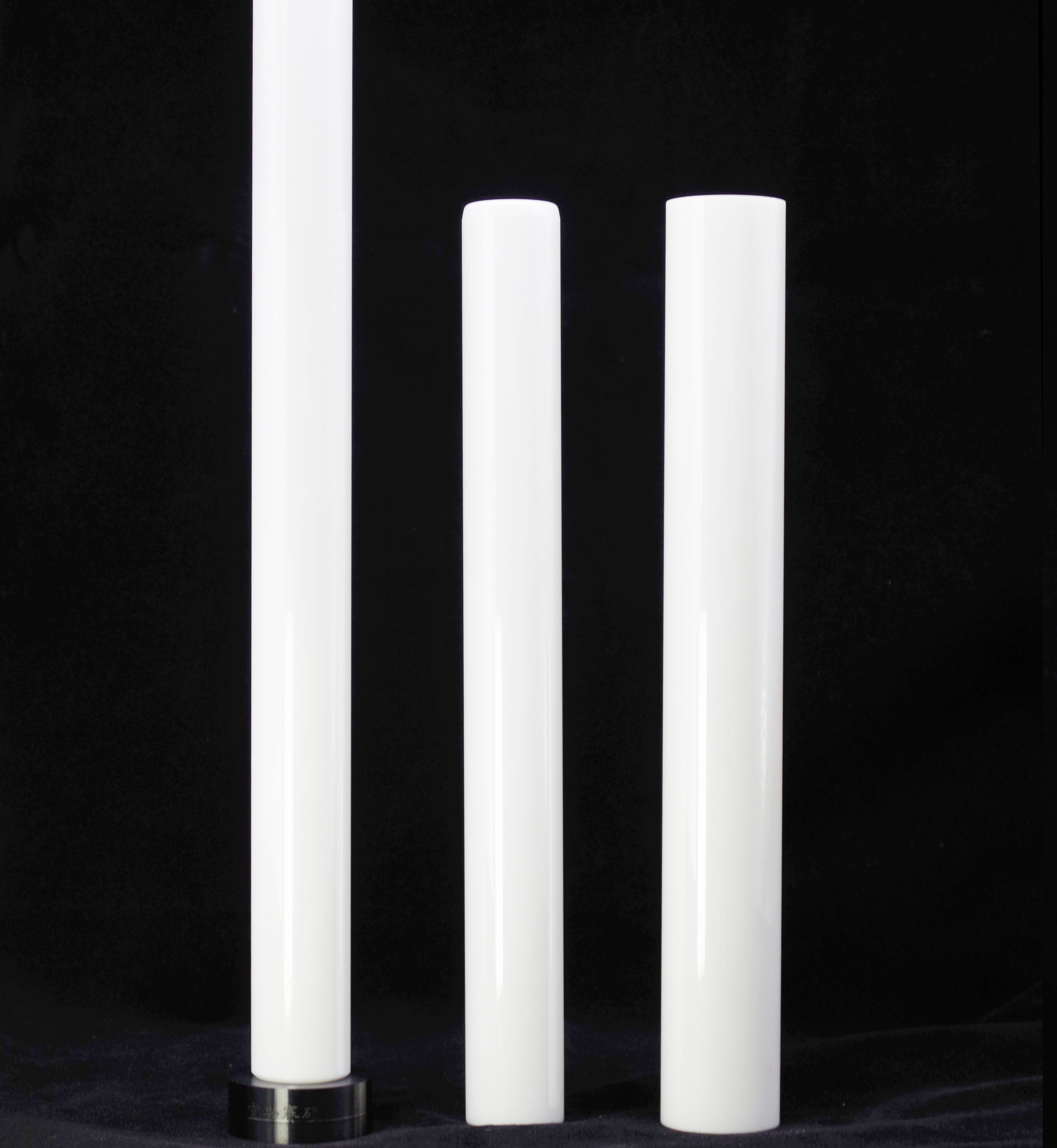

پیستون های سرامیکی زیرکونیا ( Ziconia Plunger ) و سرامیک آلومینا به طور گسترده در دستگاه های پزشکی، مهندسی محیط زیست، نفت، صنایع شیمیایی و غیره برای حل مشکلات عمر کوتاه تجهیزات ناشی از مقاومت در برابر خوردگی ضعیف و دمای کار پایین پیستون های فلزی استفاده می شود. با در نظر گرفتن تحول فنی پلاگ پمپ اندازه گیری به عنوان مثال، استفاده از پیستون های سرامیکی به بهبود دوام تجهیزات کمک می کند.

با پیشرفت تکنولوژی ساخت، پیستون های پمپ سرامیکی ساخته شده از مواد سرامیکی با کارایی بالا مانند نیترید سیلیکون به طور فزاینده ای مورد استفاده قرار می گیرند و روند جایگزینی داخلی در حال ظهور است.

یک ساختار معمولی یک پیستون سرامیکی با استفاده از پمپ به شرح زیر است: قسمت داخلی بدنه پیستون یک هسته ساخته شده از مواد فلزی است و قسمت بیرونی با پوسته ای از مواد سرامیکی پوشیده شده است. یک لایه لاستیکی آب بندی در سطح تماس بین هسته و پوسته قرار می گیرد. یک دوشاخه در انتهای بدنه پیستون تنظیم شده است. این ساختار از سرامیک برای پوشاندن هسته فلزی استفاده می کند که نه تنها مقاومت در برابر سایش و مقاومت در برابر خوردگی را افزایش می دهد، بلکه استحکام کلی را از طریق پلاگین افزایش می دهد و اتصال را فشرده تر می کند.

مواد سرامیکی مهندسی با کارایی بالا که برای ساخت پوسته‌های پیستون سرامیکی استفاده می‌شود، عمدتاً شامل آلومینا، زیرکونیا، نیترید سیلیکون، کاربید سیلیکون و غیره است. با در نظر گرفتن سرامیک زیرکونیا به عنوان مثال، پارامترهای عملکرد معمولی آن عبارتند از: چگالی تقریباً 6.0 گرم بر سانتی‌متر تا مقاومت خمشی تا 8 مگاپیکسل. مقاومت ضد فشاری تا 2000 مگاپاسکال و ضریب انبساط حرارتی تقریباً 9.6 × 10-6 / ° C.

سطح کار پیستون سرامیکی را می توان با یک ساختار ریز متخلخل از طریق روش های پردازش ویژه تشکیل داد، در نتیجه دارای ویژگی های خود روانکاری است که مکانیزم اصطکاک لغزشی و روانکاری سنتی را تغییر می دهد. سطح داخلی حفره معمولاً با ساختاری سیال طراحی می‌شود و توسط ماشین‌های سنگ‌زنی استوانه‌ای داخلی و خارجی با دقت بالا به سطح آینه پردازش می‌شود و سطح بیرونی برای دستیابی به گوشه‌های مرده، برای سهولت در تمیز کردن و ضدعفونی کردن، در معرض پرداخت ارتعاشی قرار می‌گیرد.

در پمپ های پیستونی سرامیکی پرفشار، ساختار روغن منطبق با سوپاپ اغلب اتخاذ می شود. اجزای کلیدی پمپ شامل پیستون، بدنه سیلندر، شفت خارج از مرکز، فنر تنظیم مجدد و غیره است. در حین کار، تحت چرخش شفت خارج از مرکز و عمل فنر تنظیم مجدد، حجم آب بندی شده تشکیل شده توسط پیستون و بدنه سیلندر دستخوش تغییرات دوره ای می شود و در نتیجه مکش روغن و تخلیه روغن حاصل می شود. شکستگی پیستون یکی از عیب‌های رایج این نوع پمپ است و اغلب در گردن پیستون ترک یا شکستگی ایجاد می‌شود که معمولاً به دلیل فاصله زیاد بین پیستون و بدنه سیلندر یا انحراف بیش از حد قسمت تحمل‌کننده نیرو از سر پلانجر از محور ایجاد می‌شود که منجر به استرس می‌شود.

داده های فنی زیرکونیا

ITEM	UNIT	Zro2	ZTA
Density	G/cm3	6.05	413
Bending Resistance	Mpa	1300	1000
Compressive Strength	Mpa	3000	3300
Elasticity Modulus	Gpa	205	320
Shock Strength	Mpam/2	12	10
Vaporization Coefficient	M	25	20
Vickers Hardness	HV0.5	1200	1700
Thermal Expansivity	10-6K-1	10	9
Conductivity	W/MK	2	20
Thermal Shock Resistance	AT℃	280	260
Maximum Service Temperature	℃	1200	1600
20℃ Volume Resistance	Ω	≥1010	≥1012
Dielectric Strength	KV/mm	-	-
Apparent Porosity	％	0	0
Permittivity	Er	-	-
Dielectric Loss Angle	tanδ	-	-

داده های فنی پودر زیرکونیا

Check Items	Results
Composition	ZrO2(HFO2)/Y2O3=94.48/5.22wt％
Al2O3 Conten	0.25％
SiO2 Conten	18.12ppm
Fe2O3 Conten	31.16ppm
Na2O Conten	8.1ppm
Cl-Conten	48.37ppm
Surface Area	7.38m2/g
Original Particle Size	32nm
Size Distribution	224nm
Igition Loss	3.17％(1100℃)
Apparent Density	1.24g/cm3
